קירות אקוסטיים, בנייה ירוקה ותכנון תשתיות

המרחב העירוני הולך ונעשה צפוף ומורכב יותר. כבישים, מסילות רכבת, שכונות מגורים, אזורי תעשייה ומרחבים ציבוריים מתקיימים כיום בסמיכות הולכת וגדלה זה לזה, והגבולות בין תשתית, נוף וסביבת החיים מיטשטשים. בתוך המציאות הזו, תכנון נכון של קירות אקוסטיים וקירות תומכים הוא כבר לא רק סוגיה הנדסית, אלא חלק מתפיסה רחבה יותר של איכות חיים, בנייה ירוקה ותכנון סביבתי אחראי.

אחד האתגרים המרכזיים הוא רעש. רעש תחבורתי ממושך אינו רק מטרד; הוא משפיע על איכות החיים ועל סביבת המגורים, ולכן מזעור החשיפה אליו הפך לשיקול משמעותי בתכנון עירוני ותשתיתי. ארגון הבריאות העולמי מגדיר רעש סביבתי כסוגיה של בריאות הציבור ומצביע על קשר בין חשיפה ממושכת לרעש לבין הפרעות שינה, מטרד, פגיעה קוגניטיבית והשפעות בריאותיות נוספות.

בנייה ירוקה היא גם סביבה שקטה ובריאה יותר

כשמדברים על בנייה ירוקה, הנטייה היא לחשוב קודם על אנרגיה, מים או חומרים ממוחזרים. אבל תכנון בר־קיימה עוסק גם באיכות הסביבה שבה אנשים חיים, עובדים ונעים.

התקן הישראלי לבנייה ירוקה, ת"י 5281, מתייחס בין היתר לקרקע, חומרים, בריאות ורווחה ולנוחות אקוסטית כחלק מההסתכלות הכוללת על איכות המבנה וסביבתו. תפיסה דומה קיימת גם בשיטות דירוג בינלאומיות כמו LEED ו- BREEAM, הבוחנות את הפרויקט כמכלול של ביצועים סביבתיים, חומריים ובריאותיים.

במובן הזה,  קיר אקוסטי הוא לא רק אלמנט שמפריד בין כביש לשכונה. כשהוא מתוכנן נכון, הוא חלק ממערך רחב יותר שמטרתו לצמצם מפגעים סביבתיים וליצור מרחב נעים ובריא יותר.

איך קירות אקוסטיים מפחיתים רעש?

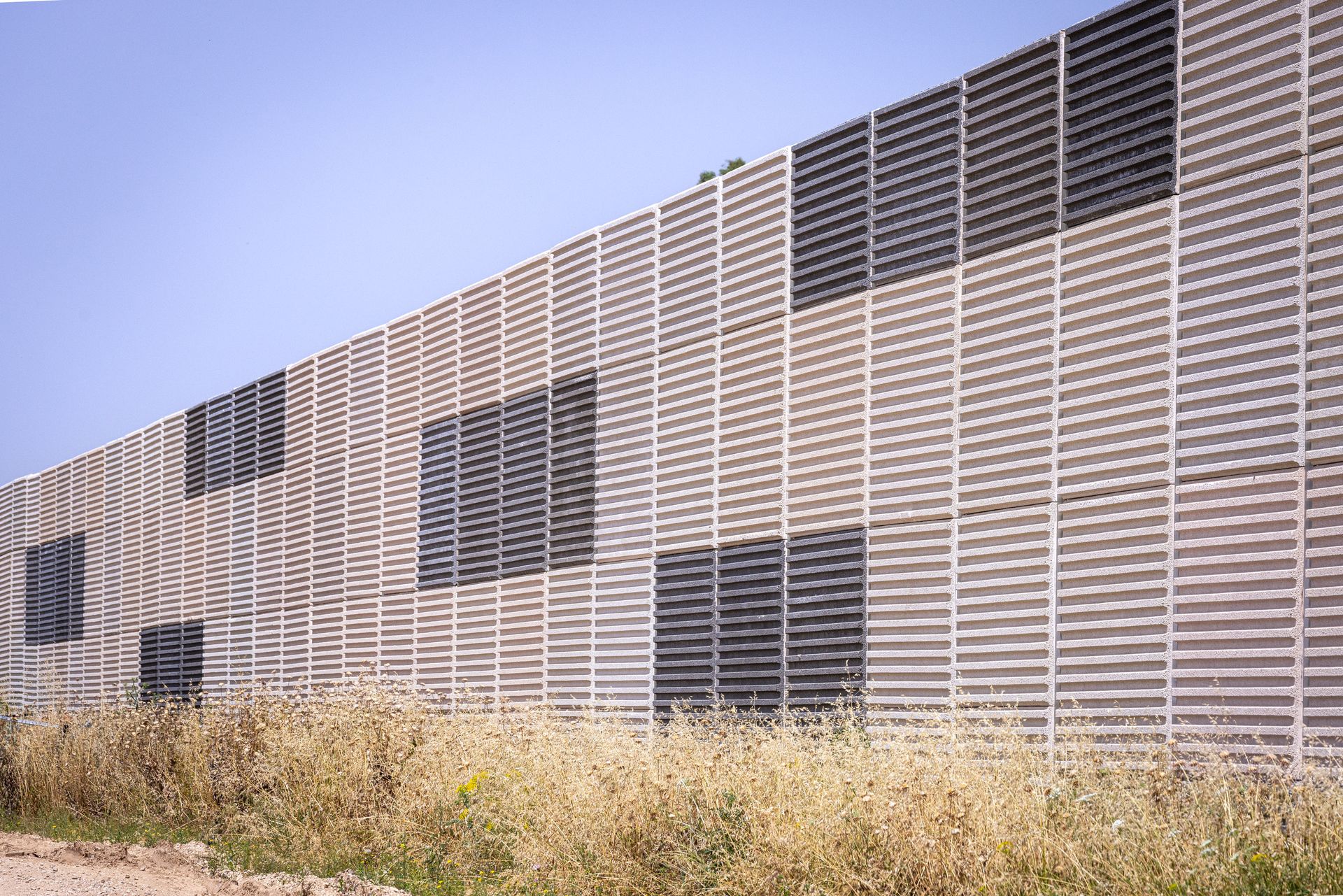

קירות אקוסטיים יוצרים חיץ בין מקור הרעש לבין האזור שעליו רוצים להגן. הם משמשים בעיקר לאורך כבישים ומסילות רכבת, בסמוך לאזורי מגורים ובמרחבים שבהם פעילות תשתיתית מתקיימת לצד חיי היום־יום.

לא כל קיר אקוסטי פועל באותה צורה. אחת ההבחנות החשובות היא בין קיר מחזיר רעש לבין קיר סופג רעש. קיר מחזיר רעש משמש כמחסום פיזי ומחזיר חלק מאנרגיית הקול לכיוון שממנו הגיעה. קיר סופג רעש, לעומת זאת, בנוי כך שחלק מאנרגיית הקול נקלט בפני השטח של האלמנט, וכמות הרעש המוחזרת לסביבה מצטמצמת.

ההבדל מקבל חשיבות מיוחדת במרחבים מורכבים וצפופים. כאשר קיימים קירות, מבנים או משטחים קשיחים משני צידי דרך, גלי הקול עלולים להיות מוחזרים בין המשטחים וליצור החזרות נוספות. במצבים כאלה יש לבחון שימוש במערכות סופגות כחלק מהפתרון האקוסטי הכולל. הנחיות מקצועיות לתכנון מחסומי רעש מציינות במיוחד את חשיבות הספיגה כאשר קיימים מחסומים מקבילים וגבוהים.

תקן EN 1793-1  משמש לבחינת ביצועי ספיגת הקול של אמצעים להפחתת רעש תחבורתי בתנאי מעבדה. בסיווג המקובל A0–A4, מייצגת את רמת הספיגה הגבוהה ביותר, בעוד A3 מייצגת גם היא רמת ספיגה גבוהה ומשמעותית. חשוב לזכור שהסיווג מתייחס לביצועי המוצר בתנאי הבדיקה; ביצועיו של הקיר בשטח מושפעים גם מגיאומטריית האתר, מגובה ואורך המחסום ומאיכות התכנון והביצוע.

לא רק אקוסטיקה: הקיר הוא חלק מהנוף

קירות אקוסטיים יכולים להגיע לגבהים משמעותיים ולהימשך לאורך מאות ואף אלפי מטרים. כתוצאה מכך, הם הופכים לאחד האלמנטים הדומיננטיים ביותר בנוף הדרך.

כאן תפקידם של אדריכלי נוף,  אדריכלים ומתכנני תשתיות הופך מהותי. מעבר לביצועים האקוסטיים יש להתייחס לפרופורציות של הקיר, לקצב החזותי, לגוון, לטקסטורה, למפגש עם הקרקע ולשילוב צמחייה ואלמנטים שקופים.

גם לצמחייה יש תפקיד חשוב – לא כתחליף למיגון אקוסטי מחושב, אלא ככלי המסייע לרכך את המסה, לשלב את הקיר בנוף וליצור חוויה נעימה יותר למשתמשים במרחב. כך אלמנט שנולד מצורך תשתיתי יכול להפוך לחלק מהשפה האדריכלית של הדרך, הפארק או השכונה.

ומה קורה כשהאתגר הוא גם הטופוגרפיה?

בפרויקטי תשתית, הצורך להתמודד עם רעש מגיע לא פעם יחד עם אתגרים נוספים: הפרשי גובה, שיפועים, עומסי קרקע ותוואי מורכב. כאן נכנסים לתמונה קירות תומכים ומערכות של קרקע משוריינת.

קיר תומך נועד לייצב את הקרקע ולאפשר יצירת מפלסים בטוחים ויציבים. בשיטות של קרקע משוריינת, הקרקע והאלמנטים המחזקים אותה פועלים כמערכת הנדסית אחת המתוכננת בהתאם לגובה, לעומסים ולתנאי האתר.

גם בהיבט הזה, תכנון בר-קיימה אינו מתחיל ונגמר בבחירת חומר "ירוק". הוא מתחיל בהתאמת הפתרון לתנאי השטח, בתכנון לטווח ארוך ובהסתכלות על המערכת כולה. קיר שתוכנן בצורה מדויקת יכול לתת מענה הנדסי ובמקביל להשתלב בטופוגרפיה, בפיתוח הנופי ובשפה החומרית של המקום.

בפרויקטים מסוימים, הקיר התומך והקיר האקוסטי אף נפגשים באותו תוואי: מערכת אחת מתמודדת עם הפרשי הגובה והעומסים, והשנייה עם סביבת הרעש. תכנון מוקדם ומשולב מאפשר להתייחס אליהם כחלק ממערכת תשתית אחת ולא כאוסף פתרונות שנוספו לפרויקט בדיעבד.

לתכנן את הקיר כבר בתחילת הדרך

אחת הנקודות המשמעותיות בתכנון קירות תומכים ואקוסטיים היא העיתוי. ככל שההתייחסות אליהם מתרחשת מוקדם יותר, ניתן לשלב בצורה טובה יותר בין דרישות אקוסטיות, קונסטרוקטיביות, אדריכליות ונופיות.

גובה הקיר, מיקומו ביחס למקור הרעש, הטופוגרפיה, סוג המערכת, החזית הנראית למשתמש ואפילו האפשרות לשילוב צמחייה צריכים להיבחן כחלק מהתכנון הכולל של המרחב.

אלכסנדר רודקביץ' - מהנדס ומנהל מחלקת הקירות באקרשטיין:

"הטעות היא לחשוב על קיר אקוסטי או קיר תומך כמוצר שבוחרים בסוף התכנון. ככל שאנחנו נכנסים לתהליך מוקדם יותר, אפשר לדייק את המערכת בהתאם לטופוגרפיה, לעומסים, לדרישה האקוסטית ולחזון של אדריכל הנוף. בסופו של דבר, הפתרון הטוב ביותר הוא זה שבו ההנדסה והאדריכלות תוכננו יחד."

תשתית טובה היא תשתית שלא מרגישים אותה

האתגר בתכנון התשתיות של היום הוא כבר לא רק לגרום להן לעבוד. הן צריכות לתפקד לאורך זמן, לצמצם את השפעתן על הסביבה ולהשתלב בתוך מרחבים שבהם אנשים חיים, הולכים, עובדים ונחים.

קירות אקוסטיים,  קירות תומכים ומערכות קרקע משוריינת ממחישים היטב את השינוי הזה. כשהם מתוכננים כחלק מתפיסה של בנייה ירוקה ופיתוח סביבתי, הם יכולים לעשות הרבה מעבר לתפקיד ההנדסי הבסיסי שלהם: להפחית מפגעי רעש, להתמודד עם תנאי שטח מורכבים, להשתלב בנוף ולתרום ליצירת מרחב ציבורי איכותי ובריא יותר.
